EFT (Transiente elétrico rápido)/Teste de imunidade a ruptura (IEC/EN 61000-4-4) - Conhecimento

1. A causa do teste de imunidade EFT/burst (IEC/EN 61000-4-4)

Transientes de comutação (para cortar carga indutiva, salto de contato de relé, etc.) geralmente interferem com outros equipamentos elétricos e eletrônicos no mesmo circuito. Esse tipo de interferência é de alta amplitude, tempo de subida curto, alta taxa de repetição e baixa energia.

2. O objetivo do teste de imunidade EFT/burst (IEC/EN 61000-4-4)

Estabelecer uma base de avaliação comum para avaliar o desempenho de portas de alimentação de equipamentos elétricos e eletrônicos, portas de sinal, controle e aterramento quando sujeitos a interferência de surto transiente elétrico rápido.

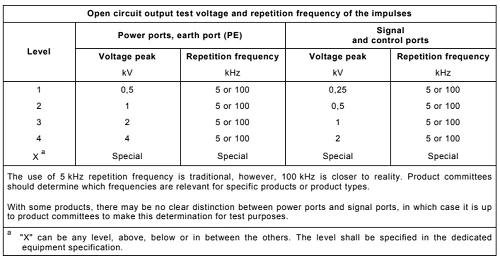

3. Níveis de teste para teste transiente elétrico rápido

eft test level

4. Características do gerador EFT/burst

Em conformidade com os padrões mais recentes de IEC/EN 61000-4-4 e GB/T17626.4
Painel de toque de 7" de fácil utilização
Suporte multilíngue e facilite os usuários
Programa de autoteste de ambiente integrado
Operação programável
Níveis de teste padrão IEC/EN 61000-4-4 pré-programados
A forma de onda do pulso atende aos requisitos de carga de 50 ohm e 1000 ohm
A frequência de pulso mais alta é de até 1,2 MHz
Porta RS232/USB, operação de controle de PC e relatório de teste imprimível

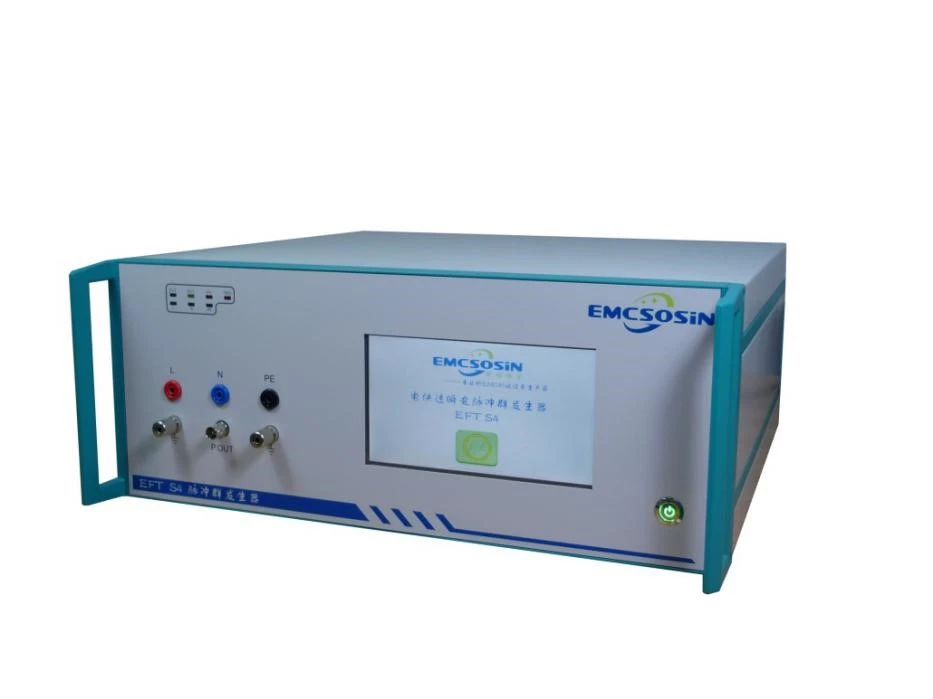

5. Imagem do gerador EFT IEC/EN 61000-4-4

EFT S4

6. Dados técnicos do gerador EFT/burst IEC/EN 61000-4-4

Modelo	EFT S4
Padrão compatível	IEC/EN61000-4-4, GB/T 17626.4
Operação	Tela de painel sensível ao toque de 7"
Voltagem de saída	0.2 ~5 kV
Frequência	1kHz~1200kHz ±10%, continuamente ajustável
Polaridade	Positivo/negativo/alternado
Tempo de execução	1~9999s, continuamente ajustável
Impedância interna	50Ω ±10%
Tempo de subida do pulso	5 ns ±30%
Largura do pulso	50ns ±30% (carga de 50Ω)
Largura do pulso	35ns~150ns (carga de 1kΩ)
Modo de saída	IEC, definido pelo usuário, programável
Acoplamento	BNC, rede de acoplamento/desacoplamento
Número de pulsos	1~255, continuamente ajustável
Estágio	0~359 graus síncrono, assíncrono, automático
Período de explosão	150~9999ms, continuamente ajustável
Rede de acoplamento/desacoplamento	Integrado, monofásico, trifásico, 16A (Personalizado específico sob demanda)
Fonte de energia	CA 220 V ±10% 50/60 Hz
Temperatura ambiente	15 graus ~35 graus
Parâmetros técnicos da rede de acoplamento e desacoplamento
Tensão	0~6 kV
Taxa de atenuação	<10%
Capacitor de acoplamento	33nF
Modo de acoplamento	L, N, PE combinados livremente
Capacidade	CA 220 V 16 A

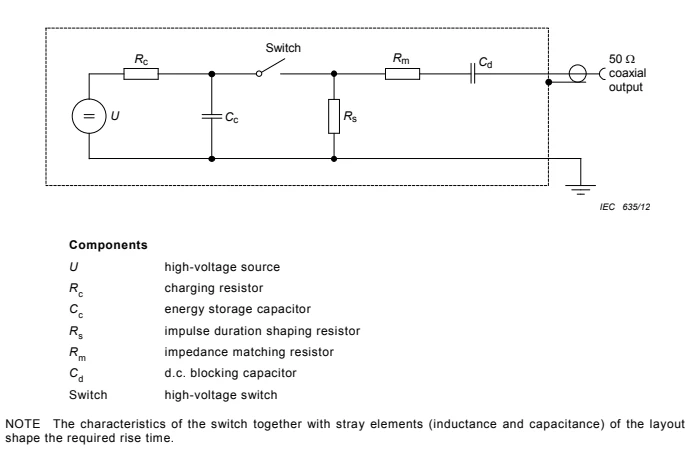

7. Diagrama de circuito do gerador EFT

EFT circuit

8. Configuração de teste EFT: grampo de acoplamento capacitivo (opcional)

O grampo de acoplamento capacitivo pode acoplar EFT (transiente rápido)/burst à linha de teste sem nenhuma conexão elétrica ao terminal do dispositivo em teste, à blindagem do cabo ou a qualquer outra parte do dispositivo em teste. Ele é usado junto com o gerador EFT/burst e usado para fazer o teste de interferência EFT/burst da porta de linha de sinal de dados de E/S. Seu principal objetivo é acoplar a interferência EFT/burst à linha de sinal de dados de E/S do EUT. O produto está em total conformidade com o padrão IEC/EN 61000-4-4, GB/T 17626.4.

EFT 4C
