Se você trabalha em testes de EMC, provavelmente já viu uma pistola ESD de 20kV em ação ou pelo menos conhece alguém que reclamou de como essas ferramentas de alta tensão podem ser meticulosas. Como fornecedor de equipamentos de teste ESD, conversei com vários engenheiros e técnicos de laboratório que economizavam na segurança ao usar suas armas de 20kV ou simplesmente não conheciam os riscos ocultos que acompanham o trabalho com esse tipo de tensão. Vamos cortar o jargão e cair na real sobre o que você realmente precisa fazer para se manter seguro ao usar uma dessas coisas - nada de livros didáticos de laboratório enfadonhos, apenas coisas práticas que aprendi ao longo de anos trabalhando com essas ferramentas.
Em primeiro lugar, vamos deixar uma coisa bem clara: uma pistola ESD de 20kV não é um brinquedo. Claro, ele foi construído para simular eletricidade estática, mas o pico de voltagem aqui é de 20.000 volts – o suficiente para causar um choque muito doloroso, mesmo se você achar que está sendo “cuidadoso”. Um novo estagiário já tocou na parte errada da arma uma vez e acabou no chão segurando o braço, então acredite em mim, isso não é algo para se mexer. A primeira grande regra? Nunca, jamais toque na ponta da arma quando ela estiver carregada. Eu sei que parece óbvio, mas você ficaria surpreso com a frequência com que as pessoas se aproximam para ajustar algo no DUT (dispositivo em teste) no meio do teste sem perceber que a arma ainda está preparada. A pistola ESD de 20kV que vendemos em nossa empresa tem um intertravamento de segurança na alça exatamente por esse motivo - se você apertar o gatilho com muita força ou segurá-lo errado, ele corta a energia do capacitor, mas mesmo isso não é 100% infalível se você pular outras etapas.
A seguir, seu equipamento de proteção individual (EPI) não é apenas uma sugestão aqui. Vejo muitos laboratórios onde os técnicos usam luvas de nitrila normais e acho que isso é suficiente, mas para 20kV você precisa de luvas isoladas. Não as finas que você usa para manusear produtos químicos – luvas grossas com isolamento de borracha classe 00, classificadas para pelo menos 500 V, mas, honestamente, ir mais alto (classe 0, classificada para 1.000 V) é muito mais inteligente. Além disso, não use joias soltas, relógios ou mesmo mangas compridas que possam ficar penduradas acidentalmente na ponta da arma. Certa vez, vi o relógio de um técnico preso no fio terra da arma e queimou um pequeno ponto no pulso - nada sério, mas foi um sinal de alerta. Ah, e se você tiver cortes ou feridas abertas nas mãos, cubra-as completamente. Mesmo um pequeno corte pode permitir que a corrente de alta tensão entre em seu corpo com mais facilidade do que deveria.

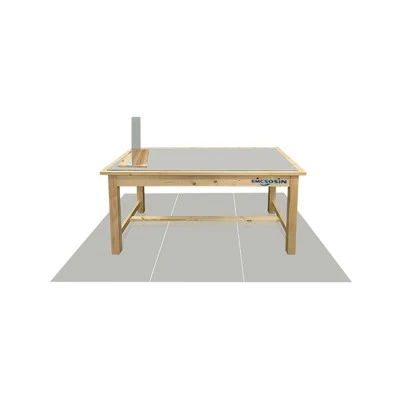

Agora, vamos falar sobre a configuração da arma. A área de trabalho precisa ser uma zona livre de estática, certo? Espere, não - espere, na verdade, a bancada de testes para testes de ESD é uma área controlada, mas você não pode ter materiais condutores aleatórios espalhados por aí. Não sei dizer quantas vezes entrei em um laboratório e vi ferramentas de metal, cabos ou até mesmo uma caneca de café a poucos centímetros da superfície de teste. Isso é um grande não. A bancada de teste ESD que recomendamos para pistolas de 20kV foi projetada especificamente para manter a área de teste isolada: possui uma mesa metálica aterrada com topo não condutor e todos os acessórios são aterrados ou não condutores. Se você usar sua própria bancada, certifique-se de que ela esteja devidamente aterrada – vemos muitas pessoas ignorando o teste da conexão de aterramento e depois se perguntando por que seus testes de ESD estão apresentando resultados inconsistentes. Além disso, mantenha uma distância de pelo menos 3 pés entre a arma e qualquer outro equipamento condutor no laboratório. Um técnico obteve uma leitura falsa em seu DUT porque um osciloscópio próximo estava captando tensão parasita da arma, mas pior, essa tensão parasita pode formar um arco para você se você estiver muito perto.
Aqui está outra coisa que confunde as pessoas: saber quando (e quando não) usar uma pistola de 20kV versus um modelo de tensão mais alta. Muitos engenheiros recorrem à pistola ESD de 20kV para tudo, mas se o seu DUT precisar apenas de testes de até 15kV, use uma configuração mais baixa. Isso não só é mais suave para o seu equipamento, mas também reduz o risco de choques acidentais. E se você estiver testando algo que tem uma imunidade mais alta, como sistemas de controle industrial, talvez adote a pistola ESD de 30kV – nós também os vendemos e eles têm seus próprios recursos de segurança, mas são ainda mais poderosos, então você precisa ter cuidado extra nisso. Além disso, nunca deixe uma arma carregada sem vigilância. Se precisar se afastar por um minuto, desligue a fonte de alimentação e certifique-se de que o capacitor esteja descarregado (a maioria das armas tem um botão de descarga – use-o, não apenas coloque-o no chão). Certa vez, trabalhei em um laboratório onde um técnico deixou uma arma carregada em uma bancada durante o almoço e um estagiário a derrubou; ele descarregou na bancada, queimou um resistor próximo e poderia ter machucado alguém se ele estivesse ali.
A calibração é outro grande problema relacionado à segurança, por incrível que pareça. Se a sua pistola ESD de 20kV estiver fora de calibração, a tensão real que sai pode ser maior do que você pensa – talvez 22kV ou até 25kV, o que é mais perigoso. Recomendamos calibrar sua arma a cada 6 meses, ou após qualquer uso intenso, e se você comprar uma usada, verifique-a antes de usá-la. Além disso, não tente modificar a arma para obter uma voltagem mais alta - alguns clientes nos perguntaram sobre isso e é uma péssima ideia. Modificar o circuito interno ignora todos os intertravamentos de segurança e isolamento, tornando a arma muito mais letal. O HBM MM ESD Immunity Tester ESD 8K é uma ferramenta completamente diferente, destinada a testes de modelos de corpo humano e modelos de máquinas, mas mesmo aqueles têm regras rígidas de calibração e segurança que você não pode ignorar.
Espere, vamos falar sobre procedimentos de alta, porque é aí que acontecem tantos erros. Ao terminar o teste, antes de tocar em qualquer parte da arma ou do DUT, é necessário descarregar o capacitor. Mas aqui está a maneira certa de fazer isso: use a ferramenta de descarga embutida (geralmente uma haste de metal isolada em um cabo longo) e toque apenas no terminal de descarga – nunca na ponta ou em qualquer outra parte da arma. Se você tentar descarregá-lo com a mão, será eletrocutado, e isso não é divertido. Além disso, ao mover a pistola entre os testes, mantenha a ponta apontada para longe de você e de outras pessoas e reduza totalmente a configuração de tensão. Algumas armas têm um botão de ajuste rápido para tensão - sempre coloque-o em zero quando não estiver testando ativamente.
Ah, e não se esqueça do próprio DUT. Antes mesmo de conectar a pistola à bancada de testes, certifique-se de que o DUT esteja devidamente aterrado. Se o DUT não estiver aterrado, quando você dispara a pistola ESD, a carga pode se acumular no dispositivo e retornar para você quando você tocá-lo para ajustar algo. Já vi um smartphone ser eletrocutado dessa forma – felizmente o técnico estava usando luvas, mas ainda assim os fez pular. Além disso, se você estiver testando um DUT sensível, certifique-se de que ele não esteja conectado a nenhum outro dispositivo que possa transferir a carga de ESD. Desconecte todos os cabos extras, como USB ou HDMI, antes de iniciar o teste.
Mais uma coisa que não consigo enfatizar o suficiente: treinamento. Muitos laboratórios simplesmente lançam uma nova tecnologia em uma pistola ESD de 20kV e dizem “descubra”. Isso é um desastre. Cada membro da equipe que usa uma dessas armas deveria receber treinamento prático de alguém que sabe o que está fazendo – alguém como eu, honestamente. Oferecemos demonstrações e treinamento gratuitos para nossos clientes, porque queremos que as pessoas usem essas ferramentas com segurança, e não apenas as vendam. Se você não sabe como funcionam os intertravamentos de segurança ou como descarregar adequadamente o capacitor, você corre perigo de caminhar.
Espere, vamos abordar um mito comum: algumas pessoas pensam que, como o ESD tem baixa corrente, não é perigoso. Isso é um lixo total. Mesmo uma pequena corrente de 20 kV pode causar queimaduras graves e, se a corrente passar pelo seu peito (por exemplo, se você estiver segurando a arma com uma das mãos e inclinando-se sobre o banco com a outra), poderá atrapalhar o ritmo cardíaco. Eu li estudos de caso sobre pessoas que receberam choques ESD de tensões mais baixas e acabaram no pronto-socorro, então não subestime essas coisas.
Então, para encerrar, vamos listar as principais etapas de segurança para garantir que você não tenha uma experiência ruim: 1) Nunca toque na ponta de uma arma carregada, use luvas isoladas e remova todas as joias. 2) Mantenha a área de teste livre de material condutor, use uma bancada de teste ESD adequada e garanta um bom aterramento. 3) Use a voltagem correta para o seu teste, não deixe uma pistola carregada sem vigilância e sempre descarregue-a adequadamente. 4) Calibre sua arma regularmente, nunca modifique-a e treine antes de usá-la.
Se você está procurando uma ferramenta ESD confiável e segura, seja uma pistola ESD de 20kV, um modelo de 30kV ou algo como o HBM MM ESD Immunity Tester ESD 8K, entre em contato com nossa equipe para conversar sobre suas necessidades. Não vendemos apenas equipamentos: ajudamos os laboratórios a configurar processos de testes seguros, porque isso é tão importante quanto obter resultados de testes precisos. Não economize na segurança; não vale a pena arriscar ferimentos ou danificar seu equipamento.
Referências
- Comissão Eletrotécnica Internacional (IEC) 61000-4-2: Compatibilidade eletromagnética (EMC) – Parte 4-2: Técnicas de teste e medição – Teste de imunidade ESD
- Associação ESD (ESDA) STM 5.1: Padrão para a Proteção de Itens Sensíveis a Descargas Eletrostáticas – Método de Teste para Características do Gerador de Descarga Eletrostática
- Instituto Nacional de Segurança e Saúde Ocupacional (NIOSH): Segurança Elétrica no Local de Trabalho – Riscos de Alta Tensão e Medidas de Proteção
